Иллюминаторы

Главная / О продукции / Иллюминаторы

Иллюминаторы, смотровые окошки, смотровые лючки — это наименования очень важных устройств, позволяющих видеть то, что происходит внутри корпуса оборудования, за дверью — в соседней комнате или каюте, в кузове (фургоне) автомобиля. Поставляемые компанией Pro-Lam Alluminio иллюминаторы имеют круглую или прямоугольную форму, изготавливаются из высококачественного пластика (поликарбоната) и, в отличие от стеклянных, не бьются с большим количеством осколков. Такие иллюминаторы безопасны и могут быть установлены даже в помещениях с повышенными требованиями, например, в ресторанах и кафе, в кухонных дверях или дверях подсобных помещений.

Иллюминаторы Pro-Lam могут быть использованы для подъемных ворот, как элемент интерьера в виде иллюминаторов в межкомнатных дверях или же в стенах, например, вместо стеклоблоков. Сравнительные характеристики иллюминаторов приведены в таблице №1 (см. ниже).

Комплектные иллюминаторы серий «W» — (круглые) и «WR» — (прямоугольные) состоят из двух половин, устанавливаемых с внешней и внутренней сторон панели или двери. Они образуют однокамерное окошко с высокими звуко — и теплоизолирующими свойствами. Качественные, эластичные уплотнители исключают утечку воздуха или проникновение воды через конструкцию. Крепление (стягивание) винтами двух половин иллюминатора производится с одной стороны панели, при этом с противоположной стороны доступа к винтам нет. Это обеспечивает герметичность и антивандальность конструкции, и является важным качеством окон или иллюминаторов на прицепах, или в кабинах транспортных средств.

Круглые иллюминаторы серии «W» имеют телескопическую конструкцию и могут регулироваться под толщину панели или двери. Комплектуются крепежом и уплотнителем. Для моделей серии «W» выпускается шторка поворотная (сдвижная) NW — C1. Прямоугольные иллюминаторы серии «WR» имеют конструкцию, позволяющую устанавливать их в панели или двери конкретной толщины. Комплектуются крепежом и уплотнителем.

Помимо комплектных иллюминаторов, поставляются более простые круглые модели серии «N»:

ИЛЛЮМИНАТОРЫ КРУГЛЫЕ, РЕГУЛИРУЕМЫЕ СЕРИИ W:

Уплотнитель

ИЛЛЮМИНАТОРЫ ПРЯМОУГОЛЬНЫЕ СЕРИИ WR:

Панель иллюминатора с уплотнителем и отверстиями для крепежных шурупов.

ИЛЛЮМИНАТОРЫ КРУГЛЫЕ С ОБЕЧАЙКОЙ N 300 И N 301:

Иллюминаторы круглые С обечайкой N 300 И N 301

Конструктивно иллюминаторы N 300 и N 301 аналогичны. Особенность в том, что обечайка иллюминатора N 301 имеет меньший диаметр и вставляется в обечайку N 300. Таким образом, получается комплект регулируемого иллюминатора N 300/N 301, который подходит для панелей с толщиной от 25 до 50 мм. Иллюминаторы серии N не имеют в комплекте крепежа и уплотнителя.

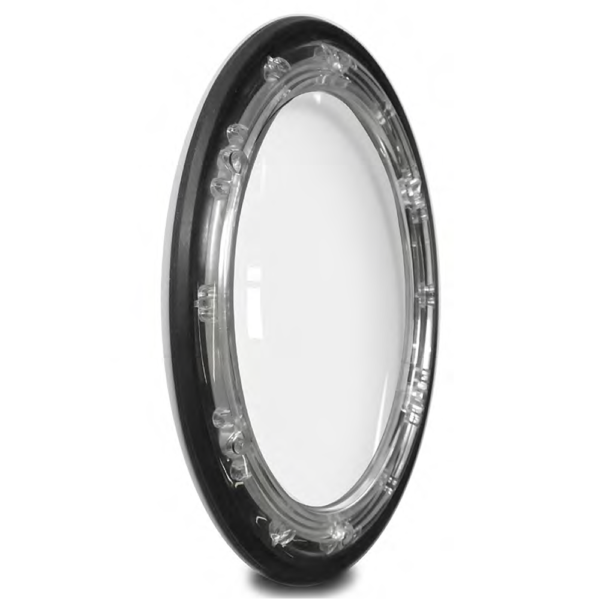

N 181 Иллюминатор
N 181 представляет собой монолитную пластину из поликарбоната с эластичным уплотнителем. Поставляется без крепежа. Под крепеж предусмотрены 6 отверстий d — 5 мм.

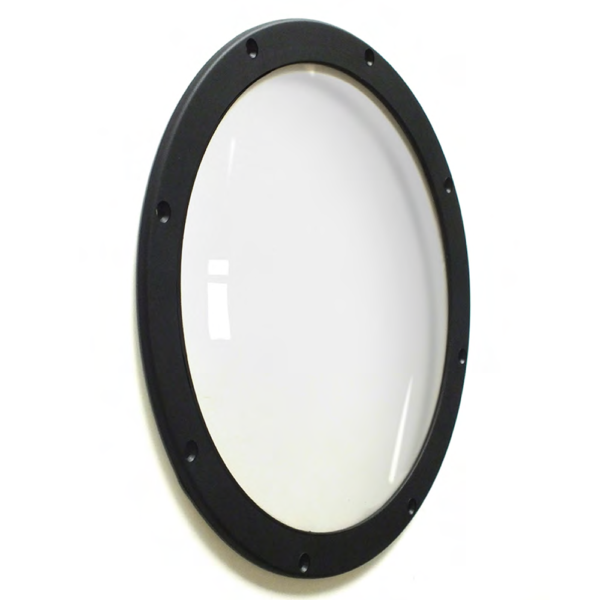

Иллюминатор N 302
N 302 состоит из прижимного фланца и пластины из поликарбоната. Поставляется без крепежа. Под крепеж предусмотрены 8 отверстий d — 6 мм.

ТАБЛИЦА №1: СВОДНЫЕ ХАРАКТЕРИСТИКИ ИЛЛЮМИНАТОРОВ:

Артикул Наименование Размер внешний, мм Размер внутренний, мм Проем для установки, мм Толщина панели, мм Материалы
Иллюминаторы круглые, регулируемые
W 19-35 Иллюминатор круглый, регулируемый, для панелей 19-35 мм 223 165 198 19-35 Монолитный поликарбонат с уплотнителем. Уплотнитель из EPDM, обечайка из полиамида
W 39-53 Иллюминатор круглый, регулируемый, для панелей 39-53 мм 223 165 198 39-53
W 54-65 Иллюминатор круглый, регулируемый, для панелей 54-65 мм 223 165 198 54-65
W 70-90 Иллюминатор круглый, регулируемый, для панелей 70-90 мм 223 165 198 70-90
W 95-110 Иллюминатор круглый, регулируемый, для панелей 95-110 мм 223 165 198 95-110
NW — C1 Шторка поворотная, (сдвижная) для иллюминаторов серии W Полиамид.
Иллюминаторы прямоугольные
WR 25 Иллюминатор прямоугольный, для панелей 25 мм 342×242 305×205 320×220 25 Монолитный поликарбонат с уплотнителем. Уплотнитель из EPDM, обечайка из полиамида.
WR 40 Иллюминатор прямоугольный, для панелей 40 мм 342×242 305×205 320×220 40
WR 45 Иллюминатор прямоугольный, для панелей 45 мм 342×242 305×205 320×220 45
WR 50 Иллюминатор прямоугольный, для панелей 50 мм 342×242 305×205 320×220 50
WR 60 Иллюминатор прямоугольный, для панелей 60 мм 342×242 305×205 320×220 60
Иллюминаторы круглые с обечайкой
N 300 Иллюминатор одинарный (накладной) с обечайкой, глубиной 25 мм 300 250 255 25 Поликарбонат с прижимным фланцем и обечайкой из полиамида.
N 301 Иллюминатор одинарный (накладной) с обечайкой, глубиной 27 мм 300 244 249 27
N 300/302 Иллюминатор круглый, регулируемый, для панелей 25 мм. 300 244 255 25
N 300/301 Иллюминатор круглый, регулируемый, для панелей 25-50 мм. 300 244 255 25-50
Иллюминаторы круглые, плоские
N 181 Иллюминатор плоский (накладной), круглый, монолитный 200 155 161 Монолитный поликарбонат, с уплотнителем из EPDM.
N 302 Иллюминатор плоский (накладной), круглый, с прижимным фланцем. 300 250 265 Поликарбонат с прижимным фланцем из полиамида.
