Каплеуловители канальные прямоугольные предназначены для улавливания и удаления капель жидкости витающих в потоке воздуха (газа). Применяются:
- в системах общеобменной вентиляции и кондиционирования, в которых имеются охладители или увлажнители воздуха, а также рекуператоры тепла вытяжного воздуха;
- в промышленных системах технологической вентиляции с процессами охлаждения, увлажнения, очистки воздуха или газовых смесей.
Устанавливаются в систему прямоугольных воздуховодов. Воздух (газ) не должен содержать твердых (пыль), липких и волокнистых частиц. Газ и улавливаемые капли жидкости не должны быть агрессивными к материалам каплеуловителя.

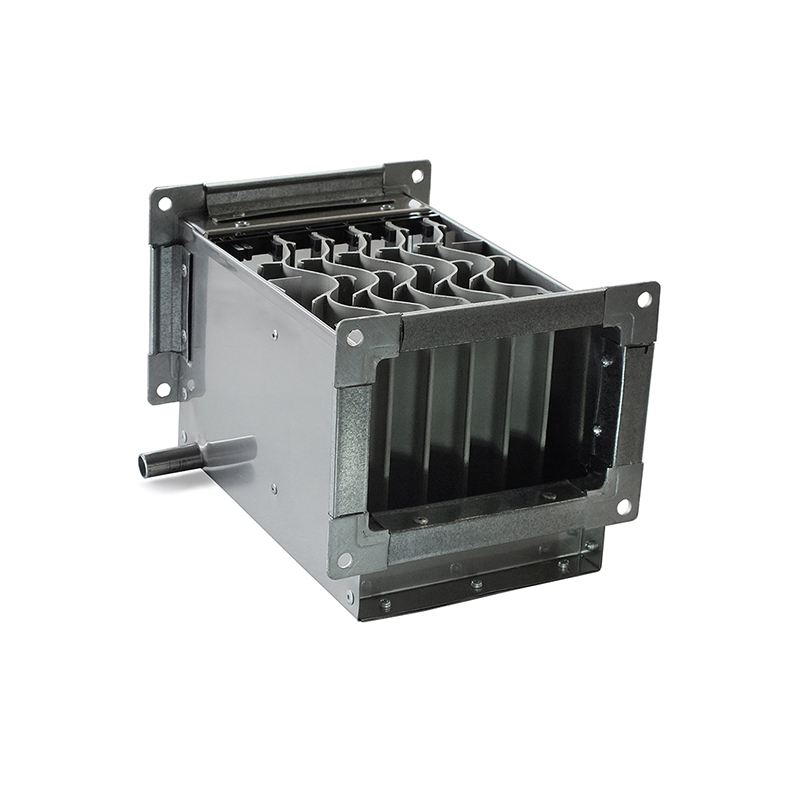

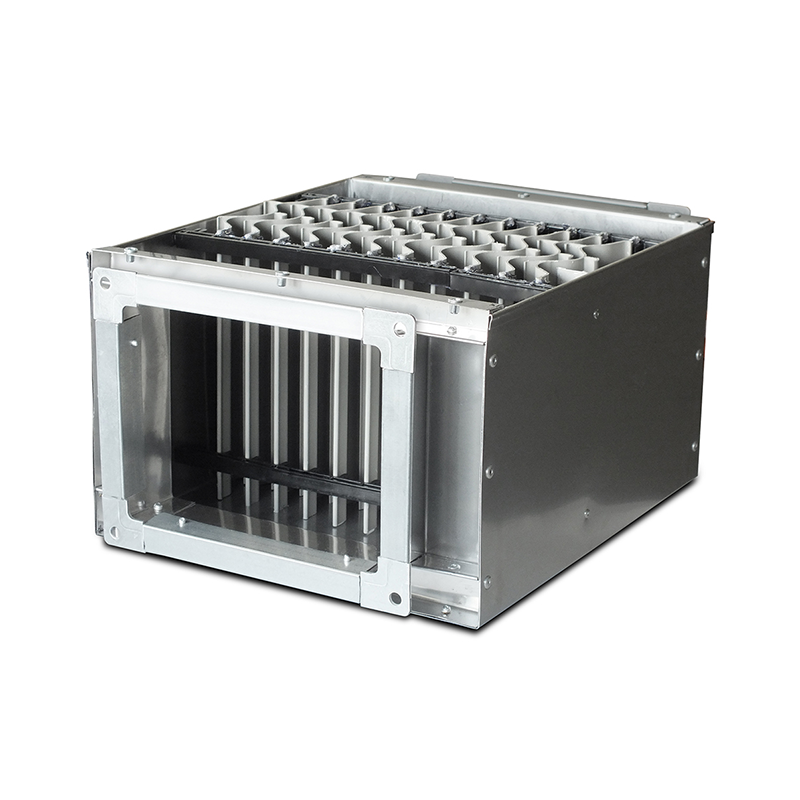

Основной элемент каплеуловителя кассета из лопастей (ламелей) специальной формы, которые делят общий воздушный (газовый) поток на множество струй. протекающих по отдельным каналам сложной конфигурации, формируемым ламелями.
Струи в каналах движутся по сложной траектории, турбулизируются (завихряются), из-за чего витающие капли сталкиваются между собой и с ламелями, укрупняются, теряют кинетическую энергию, и под действием силы тяжести стекают в водосборный поддон. Из поддона по трубопроводу жидкость отводиться в систему канализации.

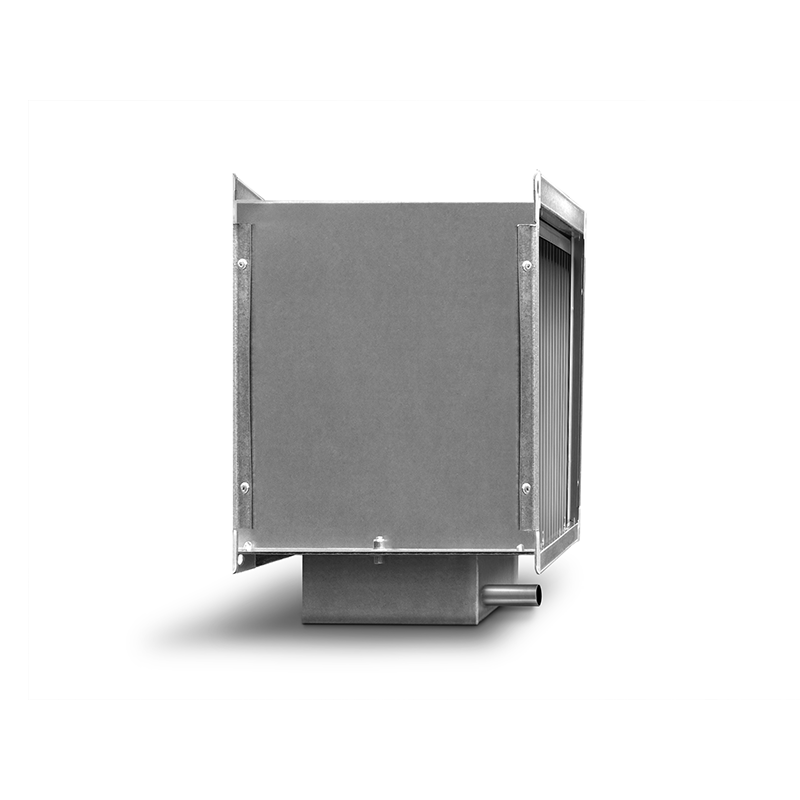

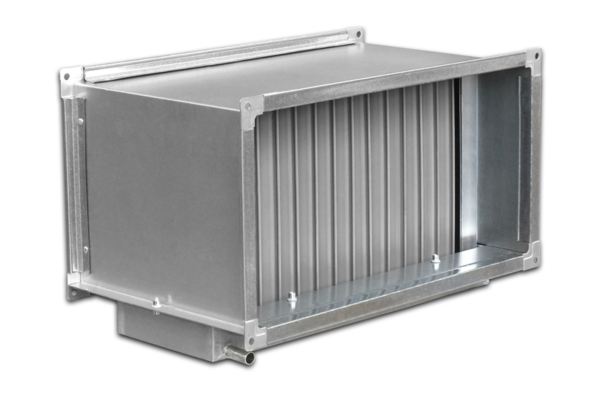

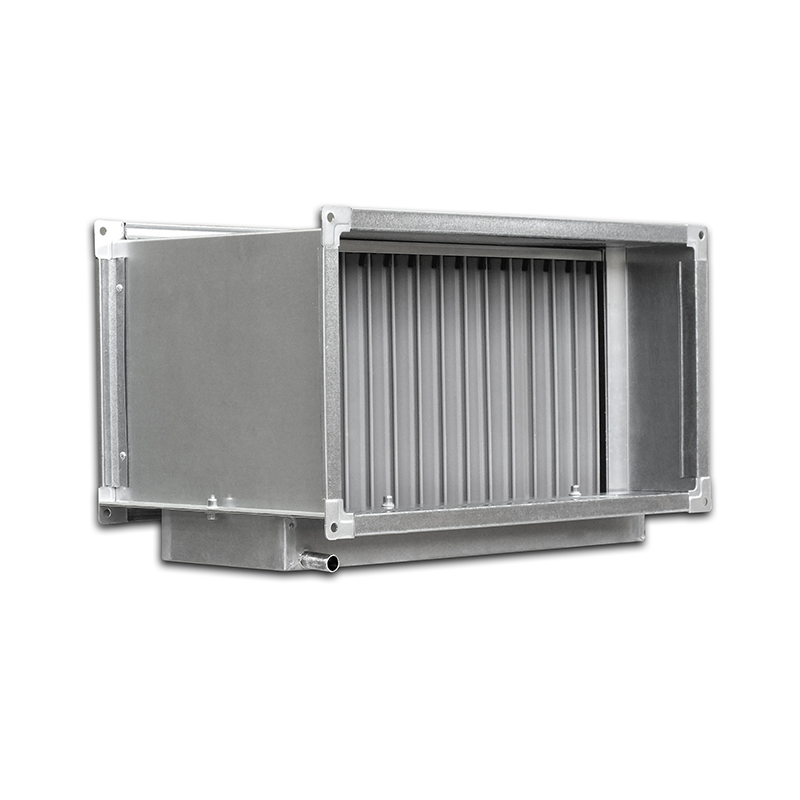

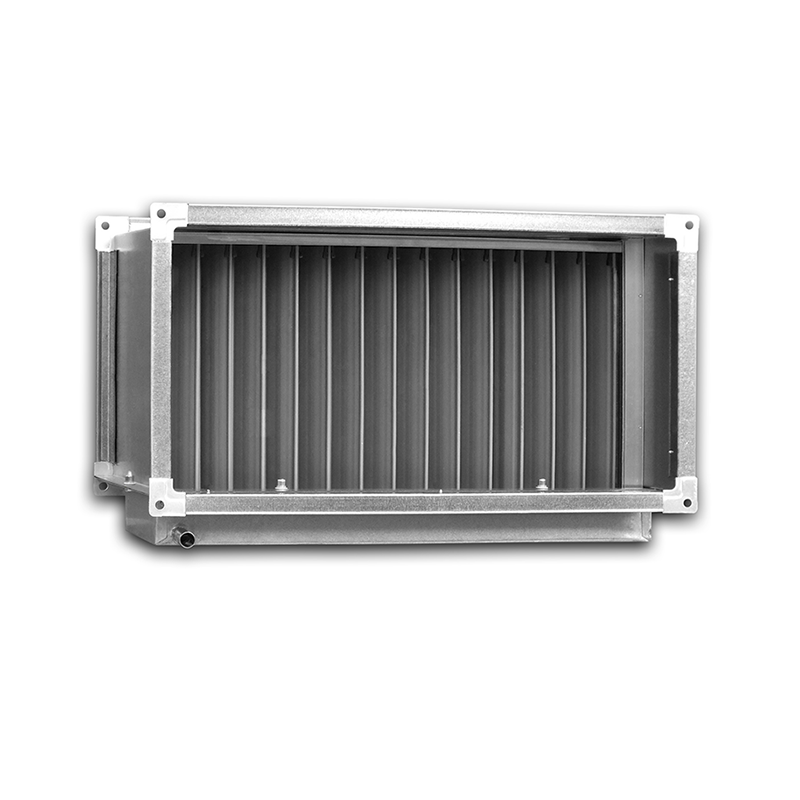

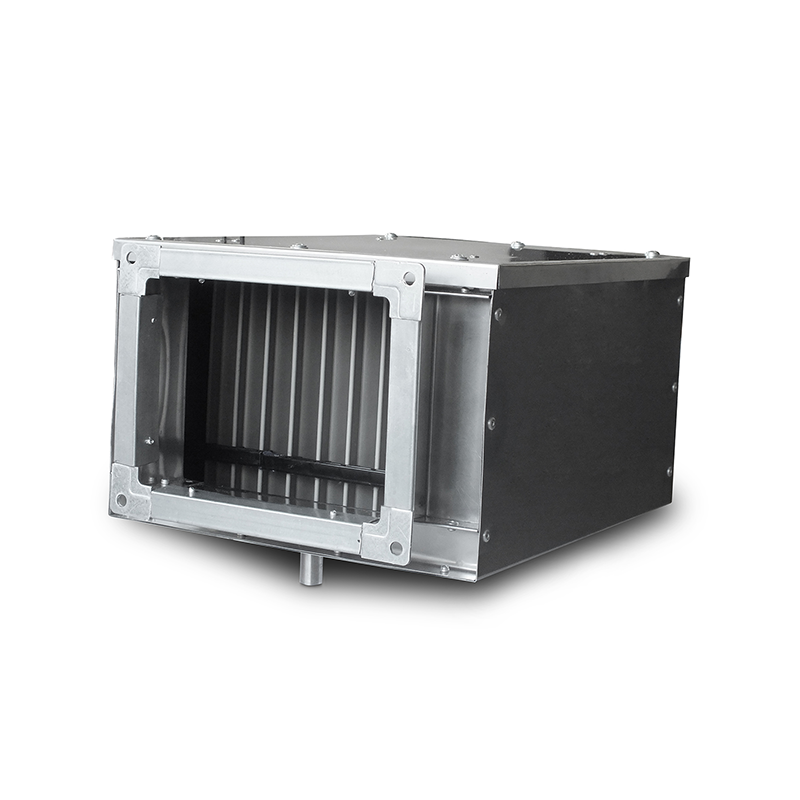

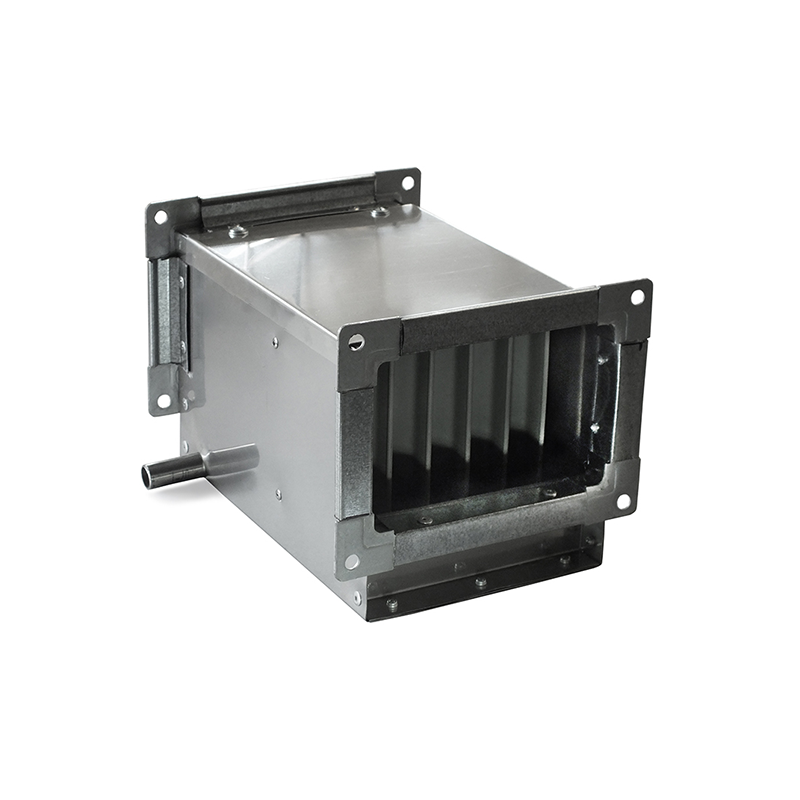

Каплеуловители ПК спроектированы для монтажа в систему прямоугольных воздуховодов. Для соединения с воздуховодами ПК имеют фланцы из стандартной шины 20 или 30 мм, в зависимости от сечения, благодаря чему, максимально просто монтируются в сеть воздуховодов. Они состоят из корпуса и кассеты лопастями (ламелями).
Поддон для сбора жидкости является съемным и выполняет функцию люка для установки и обслуживания кассеты каплеуловителя. Благодаря этому можно промывать или заменять в процессе эксплуатации кассету и сам поддон без снятия корпуса каплеуловителя. Корпус может изготавливаться из оцинкованной стали, алюминия, нержавеющей стали. Материал лопастей: ПВХ, полипропилен, алюминий. Шаг установки лопастей: 25, 33, 40 мм.
