Кассета каплеуловителя – конструкция состоящая из лопастей (ламелей) и дистанционных гребенок или других дистанционных разделителей. Применяются в градирнях и другом технологическом оборудовании, где предусмотрены ячейки или направляющие, в которые устанавливается и закрепляется кассета. Кассеты успешно используются при замене и ремонте каплеуловителей в системах вентиляции, кондиционирования, увлажнения воздуха.
Поставляются в готовом собранном виде, либо в виде комплекта нарезанных в размер и подготовленных к монтажу ламелей и гребеночного профиля (дистанционных гребенок). Комплекты кассет поставляются в основном для замены вышедших из строя каплеуловителей. Они собираются на месте монтажа внутри оборудования.

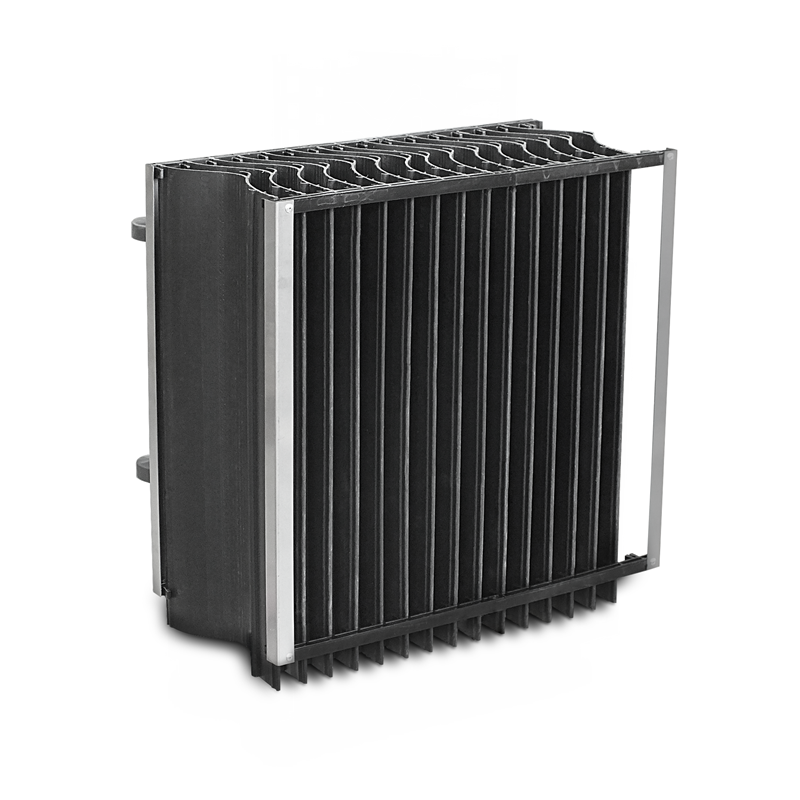

Кассета – основной элемент каплеуловителя. Кассета каплеуловителя представляет собой набор лопастей (ламелей) определенной длины, зафиксированных на выбранном расстоянии друг от друга (шаг ламелей) при помощи гребенок-разделителей.
Лопасти (ламели) изготавливаются из нескольких видов материалов:
1) Алюминиевые профили P 100, P 180 и PA101 (диапазон рабочих температур: до +130 °С).
2) Полипропиленовые профили PP 101, PP 106, PP 150, PP 154 и PP 175 (диапазон рабочих температур: до +70 °С).
3) Профили из поливинилхлорида PSG 3303 ПВХ (PSG33-03 black) и PSG 1003 ПВХ (диапазон рабочих температур: до +50 °С).
Алюминиевые лопасти P 100 и P 180 имеют пазы для установки уплотнителя G 65, что делает более развитой поверхность лопасти, увеличивает турбулентность потока и эффективность работы каплеуловителя в целом.
Каплеуловители с алюминиевыми лопастями целесообразно использовать:
- в жестких температурных условиях;
- установках или системах с очень высокими требованиями по качеству каплеотделения;
- системах с высокими скоростями воздуха и большими механическими нагрузками;
- системах с большими геометрическими размерами.
Каплеуловители с полипропиленовыми лопастями хорошо подходят для работы в системах увлажнения, охлаждения, вентиляции и кондиционирования воздуха.
Каплеуловители с лопастями из ПВХ профиля являются наиболее экономичным и выгодным вариантом для систем со скоростями воздуха не выше средних и без особых требований к температурному режиму.

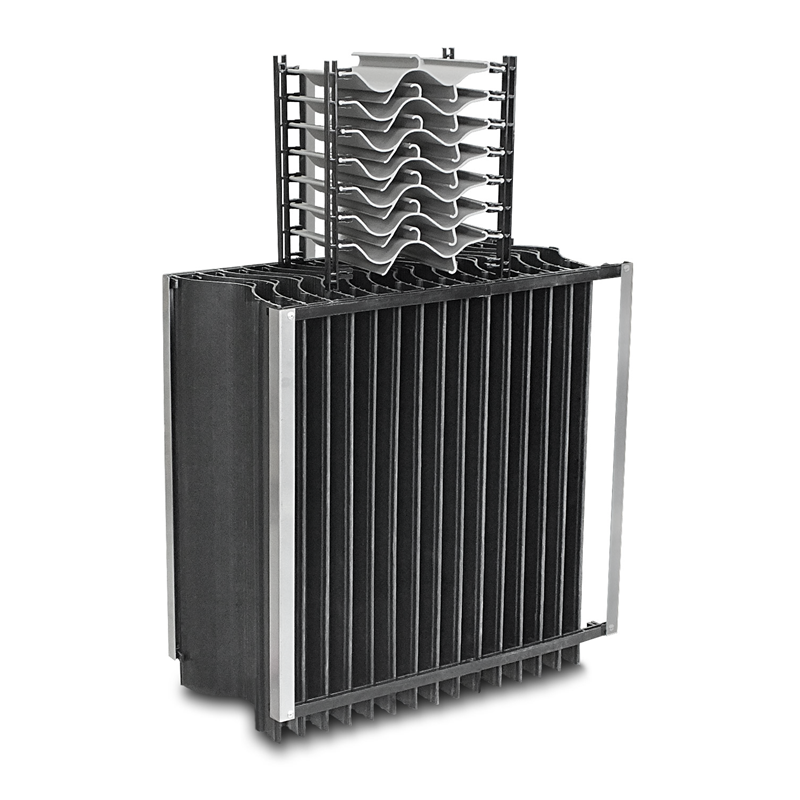

Гребенки-разделители предназначены для монтажа ламелей с определенным интервалом (шагом) 25, 33 и 40 мм. Гребенки применяются со всеми перечисленными видами лопастей (ламелей). Материал гребенок – полиамид.
Дистанционные гребенки при помощи фиксаторов «папа-мама» на краях могут соединяться между собой и образовывать линию гребенок. Располагаются гребенки или линии из них в верхней и нижней частях лопастей.
В случае если лопасти имеют значительную длину (высоту) следует устанавливать дополнительные (промежуточные) линии гребенок. Для алюминиевого профиля каждые 1.5 м, для полипропилена 1.0 м и для ПВХ 0.6 м.
