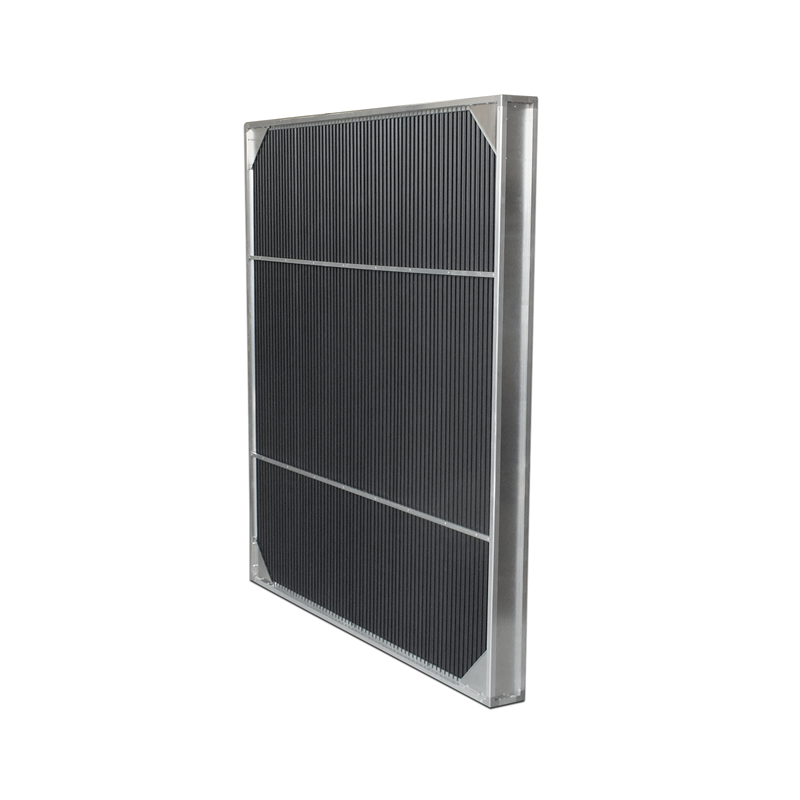

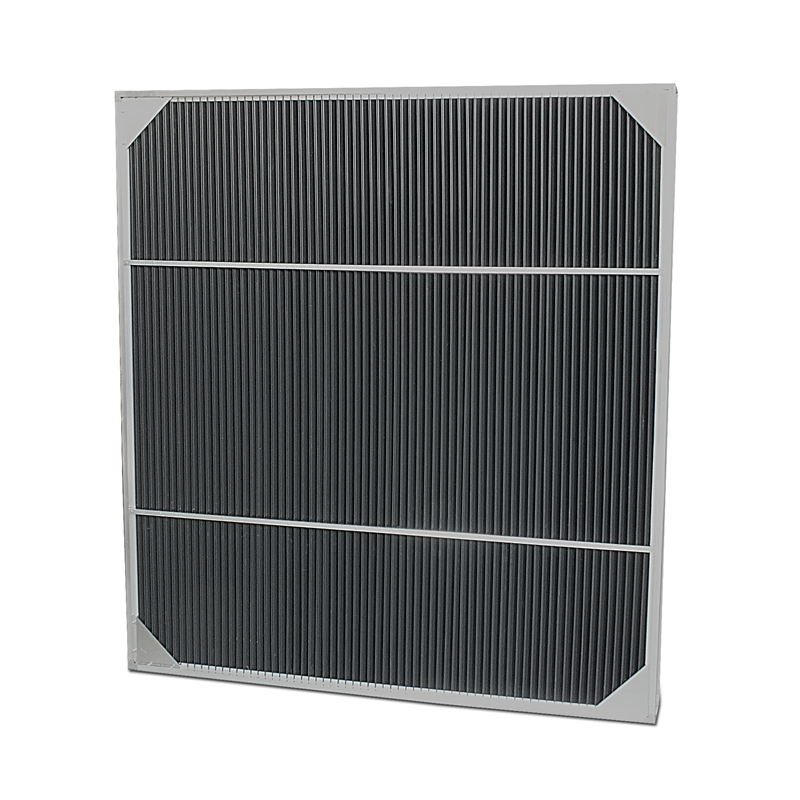

Каплеуловитель в каркасе из трубчатого алюминиевого профиля состоит из кассеты каплеуловителя с выбранным профилем лопастей, заключенной по периметру в конструкцию из алюминиевого профиля.
Такой каркас является более жестким по сравнению с П-образным и позволяет собирать каплеуловители большего размера. Особенно удобен такой каркас при устройстве больших каплеуловителей, собираемых из модулей, устанавливаемых рядом или друг на друга.
Каркас необходим для придания кассете жесткости. Кассета каплеуловителя представляет собой подвижную, достаточно тяжелую и хрупкую конструкцию, кроме того она имеет большое аэродинамическое сопротивление и в потоке воздуха на нее действует значительная сила. Поэтому каркас является очень важным элементом определяющим прочность и надежность всего каплеуловителя. Чем больше каплеуловитель, тем прочнее должен быть каркас.
Для изделий больших размеров используются модульные конструкции, состоящие из нескольких, скрепляемых между собой, отдельных каплеуловителей-модулей. Принцип модульности помогает в ситуациях, когда даже относительно небольшой каплеуловитель приходиться устанавливать в стесненных условиях.
Наиболее распространенные варианты каркаса это:
1) П-образные элементы из алюминия, нержавеющей или оцинкованной стали;

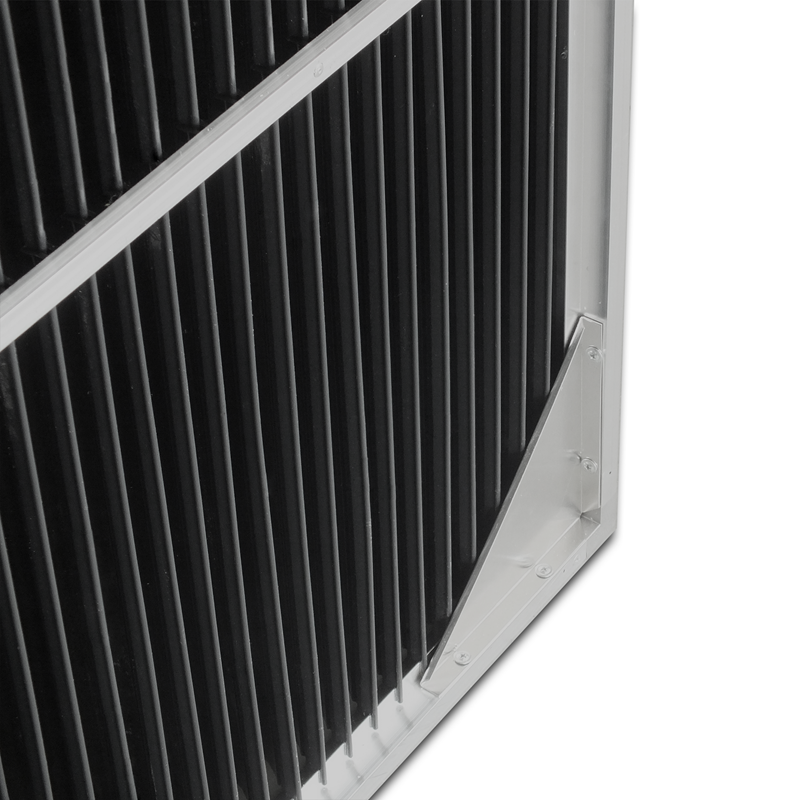

2) Каркас из алюминиевого профиля P 120/18 с угловыми фитингами из алюминиевого сплава;
3) Каркас из алюминиевого профиля P 130/25 с угловыми фитингами из алюминиевого сплава или полиамида.
Размеры каркаса, как правило, диктуются размерами кассеты и воздушного канала, конструкцией кассеты и поддона, а также способом монтажа всей конструкции каплеуловителя внутри канала или установки. В зависимости от конструкции каркас имеет различную длину по ходу потока (L-мм):
1) из листового металла – 140 мм;
2) профиля P 120/18 – 180 мм;
3) профиля P 130/25 – 200 мм.
